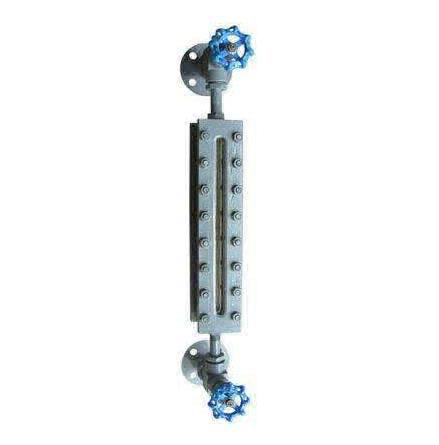

玻璃板液位計

玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。

結構原理

儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度。

特點

●讀數清晰、直觀、可靠。

●結構簡單、維修方便。

●經久耐用。

主要技術指標

測量范圍（安裝中心聚L）：500、800、1100、1400、1700……mm。

工作壓力：4.0MPa

工作溫度：≤200℃

安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91

螺紋安裝　外螺紋G3/4"(或 M27×1.5)

材質：碳鋼、不銹鋼

伴熱蒸汽壓力：0.6MPa

蒸汽夾套接頭：G1/2"外螺紋

鋼球自封壓力：0.2MPa

主要技術指標

外形尺寸測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。

工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）

材質：碳鋼、不銹鋼

HG5玻璃板液位計

HG5玻璃板液位計

工作溫度：-20~+200℃

鋼球自動關閉壓力：≥0.2MPa

伴蒸汽壓力： ≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋

注意事項

為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不至于碰到閥桿的頂端。

玻璃材質要求

1、液位計玻璃應該具有適當?shù)幕瘜W(xué)穩定性和熱穩定性，機械強度好，膨脹系數??；

2、顏色：玻璃板顏色應為無色透明或略帶淺黃色或淺綠色。
