一、產品概述

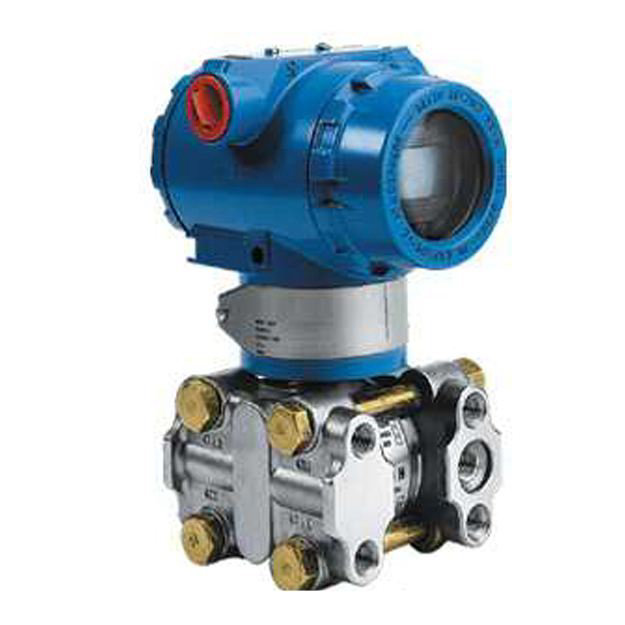

壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。

二、工作原理

壓力變送器過程壓力通過兩側或一側的隔離膜片、灌充液傳至d室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，***大位移約0.1mm，這種位移轉變在電容極板上形成差動電容，由電子線路把差動電容轉換成二線制的4~20mA DC信號輸出。

三、安裝技巧

壓力變送器在工藝管道上的安裝位置，與被測介質有關。安裝時應注意考慮下面的情況:

1、盡量避免變送器與腐蝕性或過熱的被測介質直接接觸。?

2、要防止渣滓在導壓管內沉積。

3、導壓管要盡可能短一些。

4、兩邊導壓管內的液柱壓力應保持平衡。?

5、導壓管應安裝在溫度梯度和溫度波動小的地方。 測量液體流量時，取壓口應開在流程管道的側面，以避免渣滓的沉淀。同時變送器要安裝在取壓口的旁邊或下面，以便氣泡排入流程管道之內。 測量氣體流量時，取壓口應開在流程管道的頂端或側面。并且變送器應裝在流程管道的旁邊或上面，以便積聚的液體容易流入流程管道之中。
